Spanende Fertigung
CNC-Bearbeitung
CNC-Fräsen und -Drehen auf hochmodernen Bearbeitungszentren mit geringen Rüstzeiten, hoher Geschwindigkeit und höchster Präzision.
Wir produzieren mit modernsten 3- und 5-Achsen Bearbeitungszentren. Diese werden ergänzt durch eine Portalfräsmaschine mit einem Arbeitsbereich von 2000 mm x 3000 mm. Dadurch sind wir in der Lage auch großformatige Bauteile herzustellen.
Die Daten aus der Konstruktion werden der Fertigung mittels modernen, zeitgemäßen CAD / CAM-Systeme übermittelt. Dadurch wird eine toleranzhaltige und kostengünstige Fertigung gewährleistet.
Die eingesetzten Materialien werden entsprechend den Anforderungen oder der Kundenvorgabe ausgewählt.

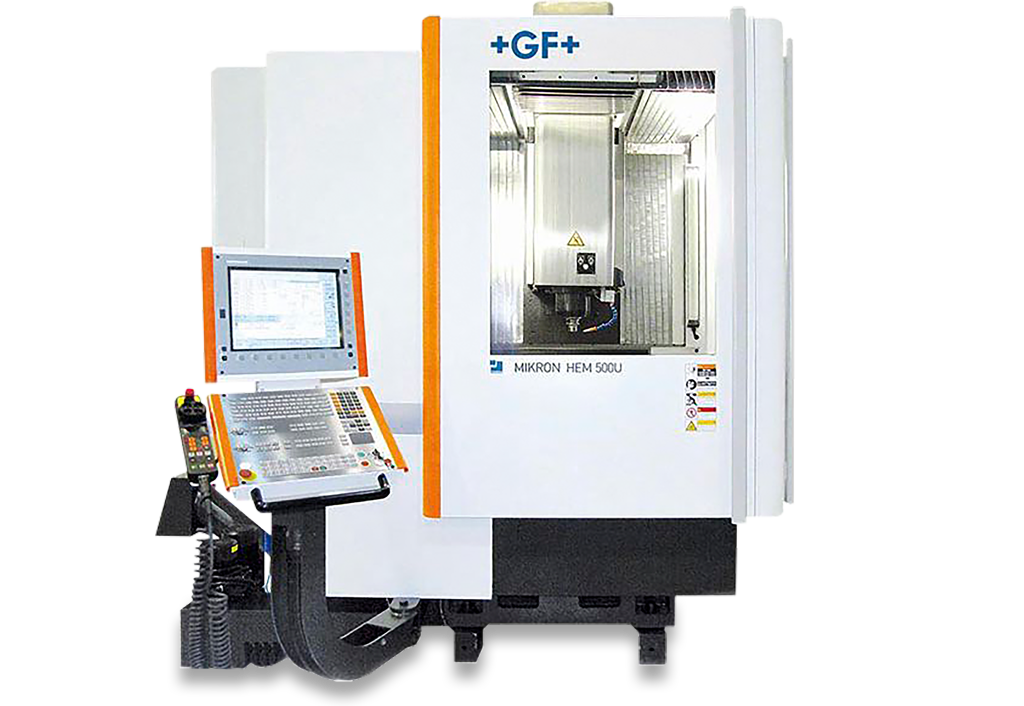

5-Achs-Fräsmaschine Mikron HEM 500U
| Verfahrwege (X/Y/Z) | 500/450/400 mm |
| Steuerung | TNC 640 (Heidenhain) |
| B-Achse | -65° / +110° |
| C-Achse | 360° |
| Max. Spindeldrehzahl | 12.000 U/min. |
| Werkzeugwechsler | 30 Werkzeugpositionen |
| Werkzeugaufnahme | SK-40 |

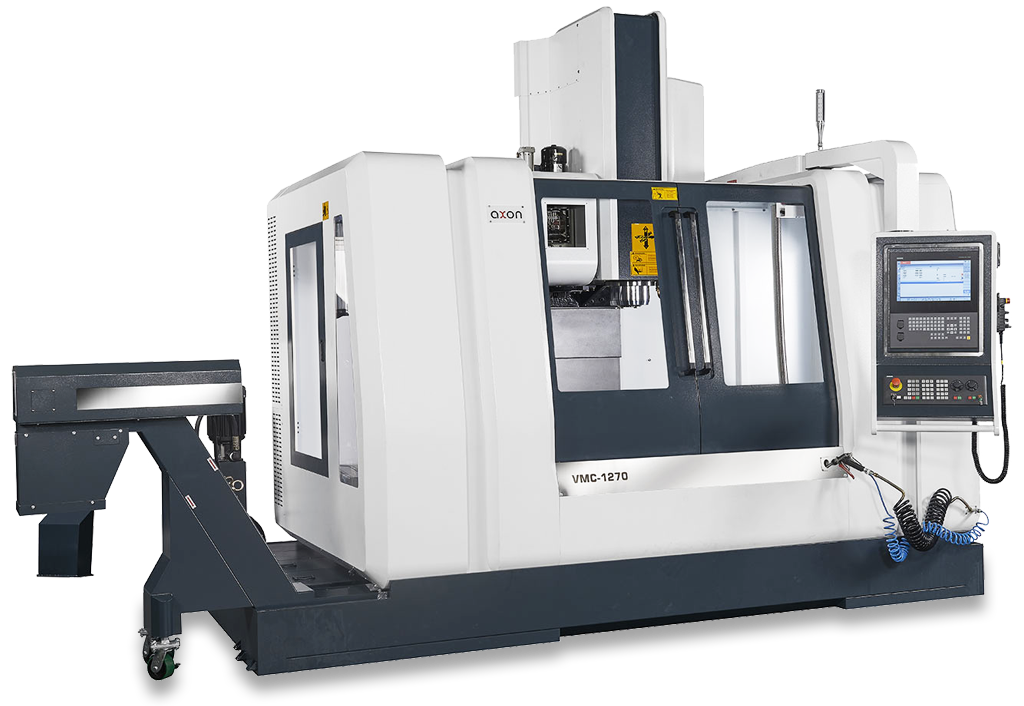

3-Achs-Fräsmaschine Axon VMC 1270
| Verfahrwege (X/Y/Z) | 1.200/700/650 mm |
| Abstand Spindelnase / Tisch | 150 – 800 mm |
| Eilgang max. (X/Y/Z) | 30/30/25 m/min. |
| Max. Spindeldrehzahl | 10.000 U/min. |
| Werkzeugwechsler | 30 Werkzeugpositionen |
| Positionsgenauigkeit P (X/Y/Z) | ± 3 µm |
| Wiederholgenauigkeit Ps (X/Y/Z) | ± 2 µm |
Drehzentrum Mazak QT-COMPACT 200MSY L
| Eigenschaften Futterdurchmesser Hauptspindel Futtergröße Gegenspindel Max. Schwingdurchmesser Max. Bearbeitungsdurchmesser Max. Stangendurchmesser Hauptspindel |
8 “ 6 “ 695 mm 340 mm 65 mm |
| Hauptspindel Max. Drehzahl |
5.000 min-¹ |
| Gegenspindel Max. Drehzahl Leistung (40% ED) |
6.000 min-¹ 7,5 kW |
| Revolver Anzahl der Werkzeuge Frässpindelleistung (40% ED) |
12 5,5 kW |
| Vorschübe Verfahrbereich X-Achse Verfahrbereich Y-Achse Verfahrbereich Z-Achse |
215 mm 100 mm 605 mm |
| Maschinenabmessungen Länge Breite |
2.600 mm 1.690 mm |
